Tipos de Sprinklers: Conheça as Principais Opções para Sistemas de Combate a Incêndio

Conhecer os principais tipos de sprinklers é essencial para escolher um sistema de combate a incêndio adequado para cada ambiente. Esses dispositivos fazem parte de sistemas automáticos de proteção e são responsáveis por liberar água quando detectam aumento de temperatura acima do limite previsto, ajudando a controlar ou extinguir o incêndio ainda em sua fase inicial.

A escolha correta do sprinkler influencia diretamente a eficiência do sistema, a segurança das pessoas, a proteção do patrimônio e a conformidade com normas técnicas e exigências do Corpo de Bombeiros. Neste artigo, você vai entender o que são sprinklers, como funcionam, quais são os principais modelos, onde cada tipo pode ser aplicado e por que o projeto técnico é indispensável para garantir uma solução segura.

1. O que são sprinklers?

Sprinklers são dispositivos automáticos instalados em sistemas hidráulicos de combate a incêndio. Eles ficam conectados a uma rede de tubulações pressurizadas e são acionados individualmente quando a temperatura do ambiente atinge o nível de ativação definido para o equipamento.

Diferente do que muitas pessoas imaginam, nem todos os sprinklers de um ambiente disparam ao mesmo tempo. Em geral, apenas os dispositivos expostos ao calor suficiente são acionados, liberando água diretamente sobre a área afetada.

Esses equipamentos são utilizados em indústrias, galpões, comércios, condomínios, hospitais, escolas, hotéis, centros logísticos, supermercados e edificações com necessidade de proteção automática contra incêndio.

Para entender o sistema completo, vale conhecer também a página sobre sistema de sprinkler, que explica a aplicação desse tipo de solução em diferentes tipos de edificações.

2. Como os sprinklers funcionam?

O funcionamento do sprinkler é baseado na detecção de calor. Cada dispositivo possui um elemento sensível à temperatura, que pode ser uma ampola de vidro com líquido termoexpansível ou um fusível metálico. Quando o calor do incêndio atinge a temperatura de acionamento, esse elemento se rompe ou se desfaz, liberando a passagem da água.

A água é distribuída de forma direcionada pelo defletor do sprinkler, alcançando a área protegida e ajudando a controlar a propagação do fogo.

De forma simplificada, o processo funciona assim:

1. Aumento de temperatura: o calor do incêndio se concentra próximo ao teto ou à área protegida.
2. Ativação do elemento térmico: a ampola ou fusível do sprinkler rompe ao atingir a temperatura prevista.
3. Liberação da água: a água passa pela tubulação e sai pelo sprinkler acionado.
4. Distribuição pelo defletor: o jato é direcionado sobre a área afetada.
5. Controle do incêndio: a água ajuda a conter ou extinguir o fogo na fase inicial.

O sistema de sprinklers pode fazer parte de uma estratégia mais ampla de sistema de combate a incêndio, junto com hidrantes, alarmes, detectores, sinalização, iluminação de emergência e outros recursos de segurança.

3. Quais são os principais tipos de sprinklers?

Existem diferentes tipos de sprinklers, desenvolvidos para atender ambientes, riscos e condições de instalação específicas. A escolha depende do tipo de edificação, da altura do teto, da ocupação, da presença de obstáculos, da estética desejada e das exigências do projeto.

Entre os principais modelos estão:

• sprinkler pendente;
• sprinkler upright;
• sprinkler lateral;
• sprinkler embutido;
• sprinkler oculto;
• sprinkler de resposta rápida;
• sprinkler de resposta padrão;
• modelos especiais para riscos específicos.

Cada modelo possui uma forma de instalação e uma lógica de distribuição de água. Por isso, a escolha deve ser feita por meio de projeto técnico, considerando as normas aplicáveis e a necessidade real da edificação.

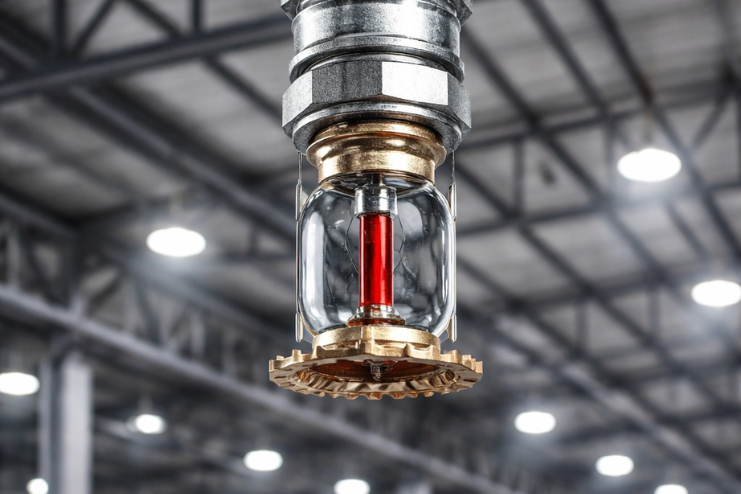

4. Sprinkler pendente

O sprinkler pendente é um dos modelos mais utilizados em sistemas de combate a incêndio. Ele é instalado com o defletor voltado para baixo, geralmente abaixo da tubulação, permitindo que a água seja distribuída em formato de chuva sobre a área protegida.

Esse tipo de sprinkler é comum em ambientes internos com forro, escritórios, lojas, áreas comerciais, corredores, hospitais, hotéis e edificações onde a tubulação pode ficar acima do ponto de instalação.

Quando o sprinkler pendente pode ser indicado?

Ele pode ser indicado quando o objetivo é proteger áreas internas com distribuição de água para baixo, especialmente em ambientes onde o sistema precisa atuar diretamente sobre pessoas, mobiliário, equipamentos, mercadorias ou áreas de circulação.

A instalação deve considerar altura do teto, obstáculos, distância entre dispositivos, tipo de risco e posicionamento correto conforme projeto.

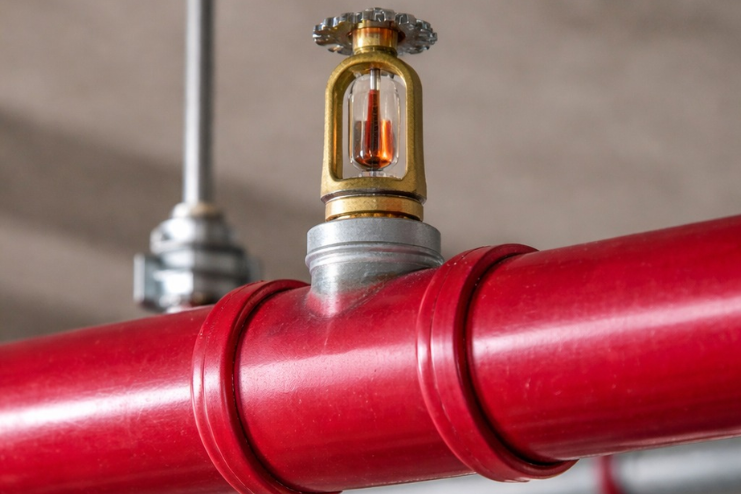

5. Sprinkler upright

O sprinkler upright é instalado com o defletor voltado para cima. A água é lançada contra o defletor e distribuída de volta sobre a área protegida. Esse modelo é comum em locais onde a tubulação fica aparente ou onde o ambiente não possui forro.

Ele costuma ser aplicado em galpões, áreas industriais, depósitos, estacionamentos, casas de máquinas e locais onde o sistema precisa ser mais resistente a condições de instalação expostas.

Quando o sprinkler upright pode ser indicado?

O sprinkler upright pode ser indicado em áreas com tubulações aparentes, ambientes com maior exposição, locais sem forro e setores onde a instalação pendente não seja a melhor alternativa.

Também pode ser utilizado em ambientes onde há necessidade de proteger a tubulação contra impactos ou condições operacionais específicas, conforme avaliação técnica.

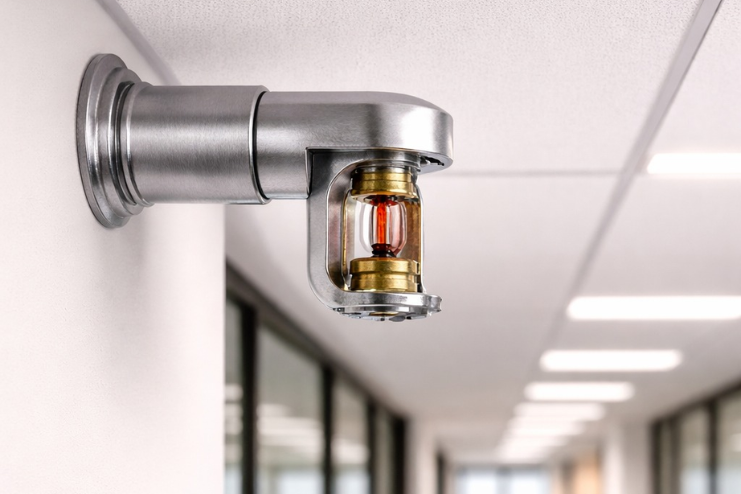

6. Sprinkler lateral

O sprinkler lateral, também conhecido como sidewall, é instalado em paredes ou laterais do ambiente. Ele distribui a água de forma direcionada, geralmente para frente e para baixo, protegendo áreas onde a instalação no teto pode ser limitada.

Esse modelo é comum em corredores, quartos de hotéis, salas, ambientes com restrição de instalação no teto e locais onde a arquitetura exige uma solução mais específica.

Quando o sprinkler lateral pode ser indicado?

O sprinkler lateral pode ser indicado quando não há viabilidade técnica ou estética para instalar dispositivos no teto. Ele também pode ser utilizado em ambientes com forro especial, limitações estruturais ou necessidade de proteção direcionada.

A aplicação precisa ser cuidadosamente projetada, pois o padrão de descarga do sprinkler lateral é diferente dos modelos pendentes e upright.

7. Sprinkler embutido e oculto

Os sprinklers embutidos e ocultos são utilizados principalmente em ambientes onde a estética é um fator importante. Eles são comuns em hotéis, escritórios corporativos, hospitais, lojas, áreas comerciais e edificações com acabamento arquitetônico mais sofisticado.

Sprinkler embutido

O sprinkler embutido fica parcialmente integrado ao forro, mantendo uma aparência mais discreta do que os modelos convencionais. Ele preserva parte do equipamento visível, mas reduz o impacto visual no ambiente.

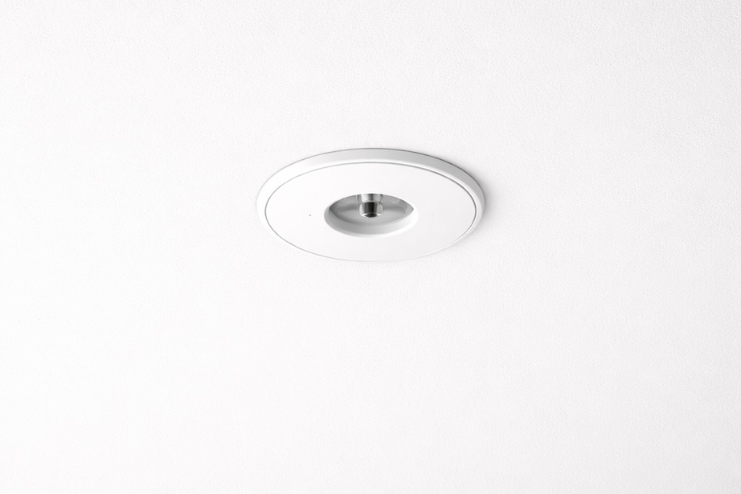

Sprinkler oculto

O sprinkler oculto fica coberto por uma placa de acabamento. Quando ocorre aumento de temperatura, a placa se desprende e o sprinkler é acionado conforme sua temperatura de operação.

Esses modelos devem ser escolhidos com atenção, pois a estética não pode comprometer a eficiência do sistema. A instalação deve seguir rigorosamente as orientações do fabricante e as normas técnicas aplicáveis.

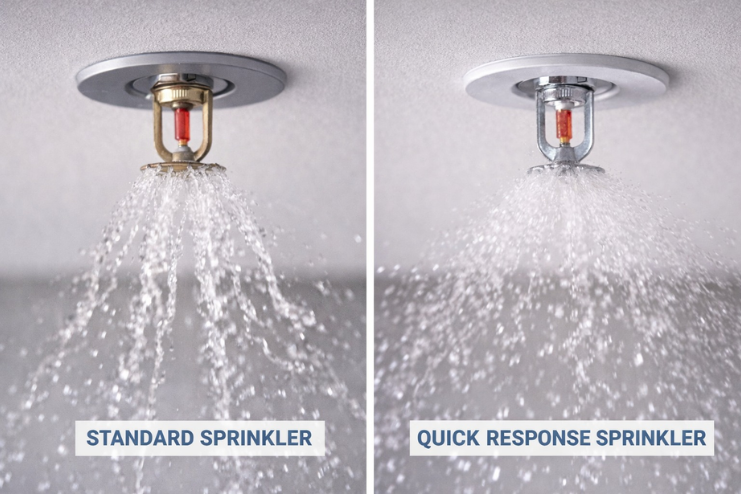

8. Sprinklers de resposta rápida e resposta padrão

Além da posição de instalação, os sprinklers também podem ser classificados conforme a velocidade de resposta ao aumento de temperatura. Essa característica influencia o tempo de acionamento do dispositivo em uma situação de incêndio.

Sprinkler de resposta rápida

O sprinkler de resposta rápida é projetado para atuar em menor tempo quando exposto ao calor. Ele costuma ser aplicado em locais onde a evacuação e a proteção de pessoas são prioridades, como hotéis, hospitais, escolas, escritórios e áreas com grande circulação.

Sprinkler de resposta padrão

O sprinkler de resposta padrão possui tempo de acionamento compatível com aplicações gerais, sendo utilizado em diversos tipos de edificações, conforme o risco do ambiente e o dimensionamento do projeto.

A escolha entre resposta rápida e resposta padrão deve considerar a ocupação, o risco, o tipo de sistema, a altura do ambiente, a estratégia de combate e as exigências normativas.

9. Como escolher o tipo ideal de sprinkler?

A escolha do tipo ideal de sprinkler não deve ser feita apenas pelo modelo mais conhecido ou pelo menor custo. O equipamento precisa ser compatível com o ambiente protegido e com a estratégia de combate prevista no projeto.

Entre os principais critérios de escolha estão:

• tipo de ocupação da edificação;
• classe de risco do ambiente;
• altura do teto;
• existência ou não de forro;
• presença de obstáculos à descarga da água;
• necessidade estética do ambiente;
• temperatura normal de operação do local;
• distribuição da tubulação;
• normas técnicas aplicáveis;
• exigências do Corpo de Bombeiros;
• necessidade de integração com outros sistemas.

Em ambientes industriais, por exemplo, podem existir riscos diferentes de uma área administrativa ou de um hotel. Já em Data Centers e salas técnicas, pode ser necessário avaliar se a aplicação de sprinklers será complementada por outros sistemas de supressão, conforme o risco e a estratégia de proteção.

Por isso, em projetos mais completos, também pode ser necessário avaliar soluções de sistema de combate a incêndio e supressão, principalmente quando há equipamentos sensíveis, áreas críticas ou necessidade de proteção especial.

10. Normas, projeto e manutenção do sistema

Sistemas de sprinklers devem ser projetados e instalados conforme normas técnicas, exigências do Corpo de Bombeiros e critérios específicos de cada edificação. O projeto define a quantidade de sprinklers, a localização dos dispositivos, o tipo de tubulação, a vazão, a pressão, o abastecimento de água e a área de cobertura.

Um projeto inadequado pode gerar falhas de cobertura, acionamento ineficiente, pressão insuficiente, distribuição incorreta de água e problemas em vistorias. Por isso, a definição dos sprinklers deve ser feita por profissionais especializados.

Além da instalação, a manutenção preventiva é indispensável. Ela ajuda a verificar se os dispositivos estão desobstruídos, se a rede está em boas condições, se as válvulas estão corretamente posicionadas e se o sistema está pronto para operar.

O sistema de sprinklers também pode atuar em conjunto com um sistema de alarme e detecção de incêndio, principalmente em edificações que exigem comunicação rápida, evacuação organizada e integração entre detecção e combate.

11. Como a M10M pode ajudar?

A M10M atua com soluções para prevenção, detecção, alarme, combate e supressão de incêndio, auxiliando empresas, condomínios, indústrias, comércios e edificações de diferentes portes na escolha de sistemas adequados para cada necessidade.

A empresa atende todo o Paraná e o norte do Mato Grosso, incluindo Sinop e região, oferecendo suporte para quem precisa avaliar, implantar, adequar ou modernizar sistemas de sprinklers e outras soluções de segurança contra incêndio.

Para escolher o tipo ideal de sprinkler, é importante considerar o ambiente, o risco, as exigências técnicas, a infraestrutura disponível e a necessidade de integração com outros sistemas. Com orientação especializada, é possível estruturar uma solução mais segura, eficiente e compatível com o projeto.

Um sistema de sprinklers bem dimensionado contribui para proteger vidas, reduzir danos materiais e aumentar a segurança operacional da edificação.
